电能表知识介绍

2020-09-25

　　居民使用的电能表大致有感应式电能表、机电式分时电能表、电子式电能表和智能电能表。目前新装电能表基本使用智能电能表，分为单相、三相两种。

　　1 电能表计量知识

　　（1）计量单位：千瓦时（kWh），就是我们平时俗称的“度”。

　　（2）电能表的分时时段

　　上海地区使用的居民电能表目前实行两个时段，两种电价，即：

　　06：00---22：00为平时段，电价0.617元/度；

　　22：00---06：00为谷时段，电价0.307元/度。

　　（3）准确度等级

　　大多数居民使用的是单相电能表，其准确度等级为2.0级，也就是说电能表计量误差的允许范围在-2.0%至+2.0%之间，也就是说用100度电，最大可能相差±2度。一般居民三相电能表的准确度等级为2.0级，三相智能电能表可达到1.0级。

　　（4）电流规格

　　在电能表上都标有电流规格，以5（60）A的单相电能表为例，它是指该电能表的基本电流是5A，额定最大电流是60A，在额定最大电流60A范围内电能表准确度均能符合要求。目前上海全市在用单相智能电能表的电流规格统一为5（40），三相智能电能表的电流规格为10（40）A或10（60）A。

　　（5）脉冲指示灯

　　电能表的脉冲指示灯在计量电能时会闪烁，过去上海地区使用的电能表采用上海地方技术要求，电能表平时段闪红色灯，谷时段闪绿色灯。目前按国家电网公司最新的智能电能表技术要求，电能表平时段和谷时段同样闪烁红灯，但可以通过电能表显示屏左下方的提示字符“平”、“谷”来区分。

　　

　　2 智能电能表介绍

　　（1）概念

　　智能电能表由测量单元、数据处理单元、通信单元等组成，集计量、网络通讯、数据存储及分析、信息互动等功能于一体。随着城市家居智能化技术的发展，智能电能表最终将会提供全方位的信息交换功能，优化生活方式，让家居生活更加舒适、安全、有效。

　　（2）外观

　　

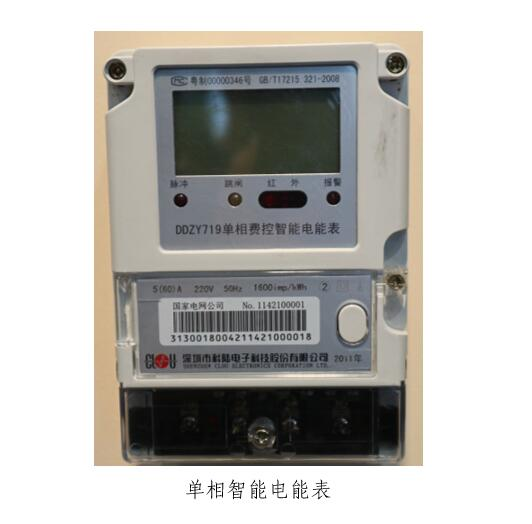

　　脉 冲 指 示 灯：    红色，平时灭，用电时闪烁；

　　跳 闸 指 示 灯：    黄色，目前未投入使用；

　　红外通讯指示灯：    红色，平时灭，进行通讯时亮；

　　报 警 指 示 灯：    红色，目前未投入使用。

　　

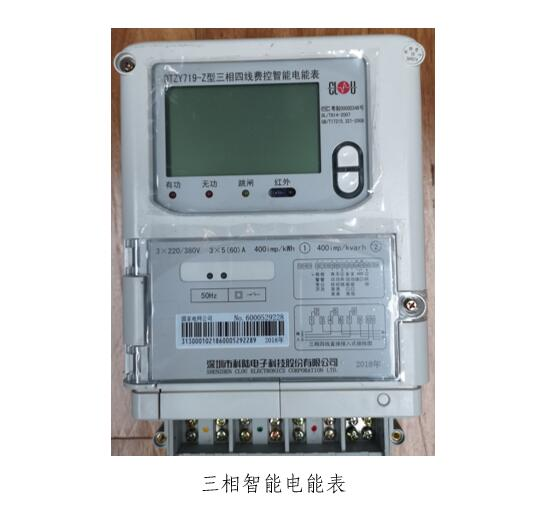

　　有 功 指 示 灯：    红色，平时灭，计量有功电能时闪烁；

　　无 功 指 示 灯：    红色，平时灭，计量无功电能时闪烁；

　　跳 闸 指 示 灯：    黄色，目前未投入使用；

　　红外通讯指示灯：    红色，平时灭，进行通讯时亮；

　　报 警 指 示 灯：    红色，目前未投入使用。

　　

　　（3）抄读方式

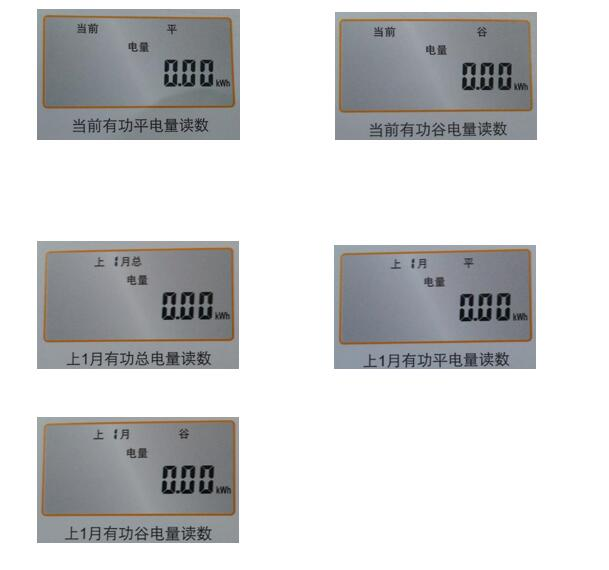

　　智能电能表液晶屏采取循环显示的方式，一共显示5屏，每屏间隔时间是6秒钟。
